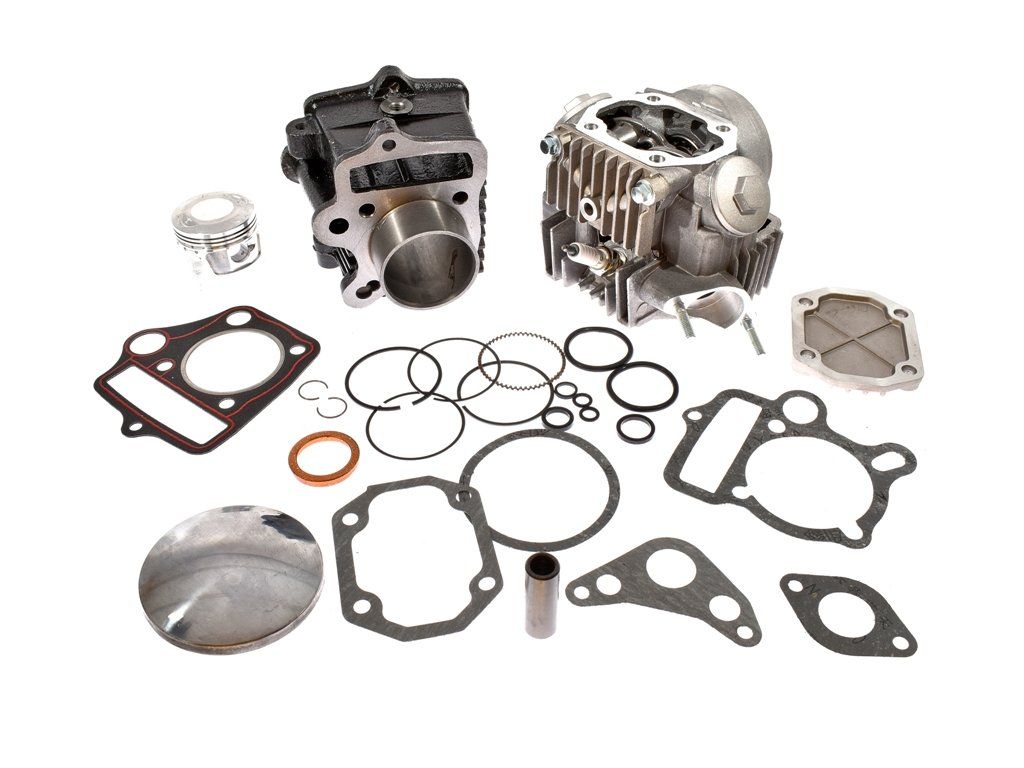

Cap + Cilindru complet ATV 75cc 47mm
Cod: PIT02259Descriere detaliată a produsului
Parametrii:
Setul include:
► Cap
► Supape - complete
► Garnituri inclusiv cap
► Arcuri
► Arborele cu came
► balance
&
► Cilindru
► Piston
► Inele de piston
► Pin
► Segers
► Etanșare sub cap
► Garnitură sub cilindru
Dimensiuni cap:
| Diametrul gâtului de aspirație: | 22 mm |
| Pasul de fixare: | 45 mm |
| Diametrul știftului: | M6 |
| Diametrul duzei de evacuare: | 33 mm |
| Spațiere între pini: | 45 mm |
| Diametru pin: | M6 |
| Lungimea arborelui cu came: | 73,70 mm |
| Ață de lumânare: | M10 × 1 |
| Distanța dintre găurile pentru știfturi pentru atașarea capului: | 50 × 48 mm |
| Orificiul lanțului de distribuție: | 75 × 17 mm |
Supapă de aspirație:
| Lungime: | 66 mm |
| Diametrul plăcii: | 23 mm |
| Diametrul tijei: | 5 mm |
Supapa de evacuare:
| Lungime: | 65 mm |
| Diametrul plăcii: | 20 mm |
| Diametrul tijei: | 5 mm |
Reglarea supapelor:
| Supapă de aspirație: | 0,10 - 0,15 mm |
| Supapa de evacuare: | 0,15 - 0,20 mm |
Cilindru:
| Continut: | 72 cc |
| Latime (total): | 117 mm |
| Lungime (total): | 109 mm |
| Înălțime (cilindru): | 62,5 mm |
| Înălțime (cu inserție): | 89 mm |
| Diametru intern ( foraj ): |
47 mm |
| Diametrul exterior al insertului: | 52,50 mm |
| Diametrul orificiului de ulei: | 10 mm |
| Diametrul orificiului pentru lanțul de distribuție: | 74 mm × 18 mm / 63 mm × 16 mm |
| Distanța dintre găuri: | 46 mm × 50,5 mm × 48,5 mm x 50,0 mm / 68,5 mm x 69,5 mm |
| Diametrul găurii: | 8 mm |
Piston:
| Înălțime: | 42 mm |
| Medie: | 47 mm |
| Numărul de caneluri pentru inele: | 3 |
| Lățimea canelurii: | 1,1 mm / 1,1 mm / 2,1 mm |
| Adâncimea canelurii: | 2,5 mm |
| Orificiul bolțului pistonului: | 13 mm |
Inele de piston:
| Numara: | 5 buc |
Bolt de piston:
| Lungime: | 38 mm |
| Diametrul exterior: | 13 mm |
| Diametru interior: | 9 mm |
Garnitura cap:
| Înălțime (totală): | 107 mm |
| Latime (total): | 105 mm |
| Grosime: | 1,50 mm |
| Diametrul alezajului cilindrului: | 48,50 mm |
| Diametrul găurilor pentru știft: | 1 × 7 mm / 2 × 8 mm / 1 × 13 mm |
| Diametrul orificiului de ulei: | 19 mm |
| Diametrul orificiului pentru lanțul de distribuție: | 75 × 18 mm |
Garnitura sub cilindru:
| Înălțime (totală): | 107 mm |
| Latime (total): | 90 mm |
| Grosime: | 0,6 mm |
| Diametrul alezajului cilindrului: | 57 mm |
| Diametrul găurilor pentru știft: | 3 × 8 mm / 1 × 17 × 8 mm |
| Diametrul orificiului de ulei: | 16 mm |
| Diametrul orificiului pentru lanțul de distribuție: | 62 × 19 mm |
Parametri suplimentari
| Categorie: | Piese de schimb pentru ATV, Pitbike și trotinete |
|---|---|
| Greutate: | 3.5 kg |
